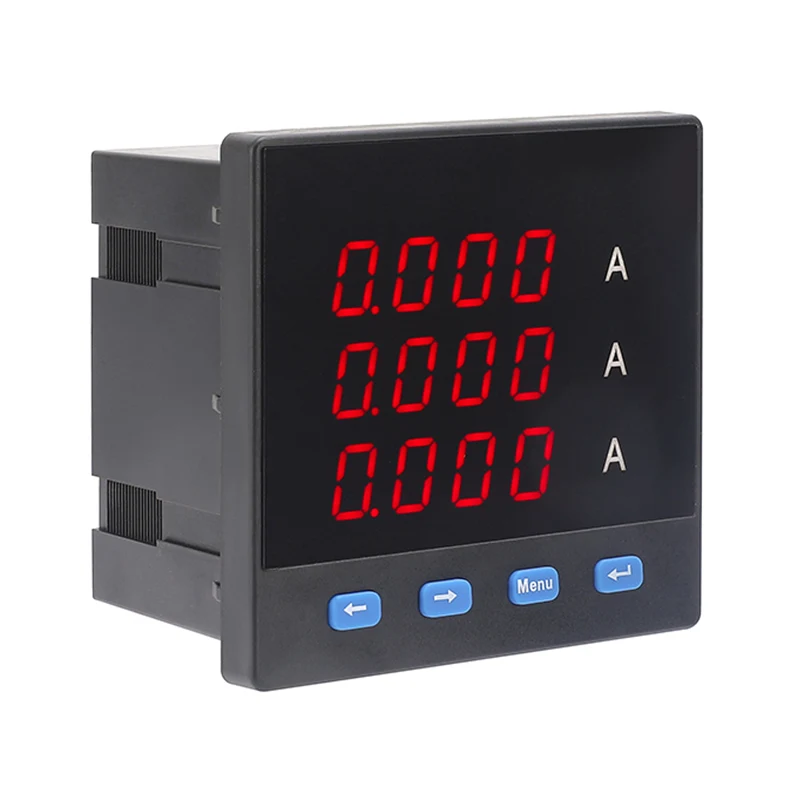

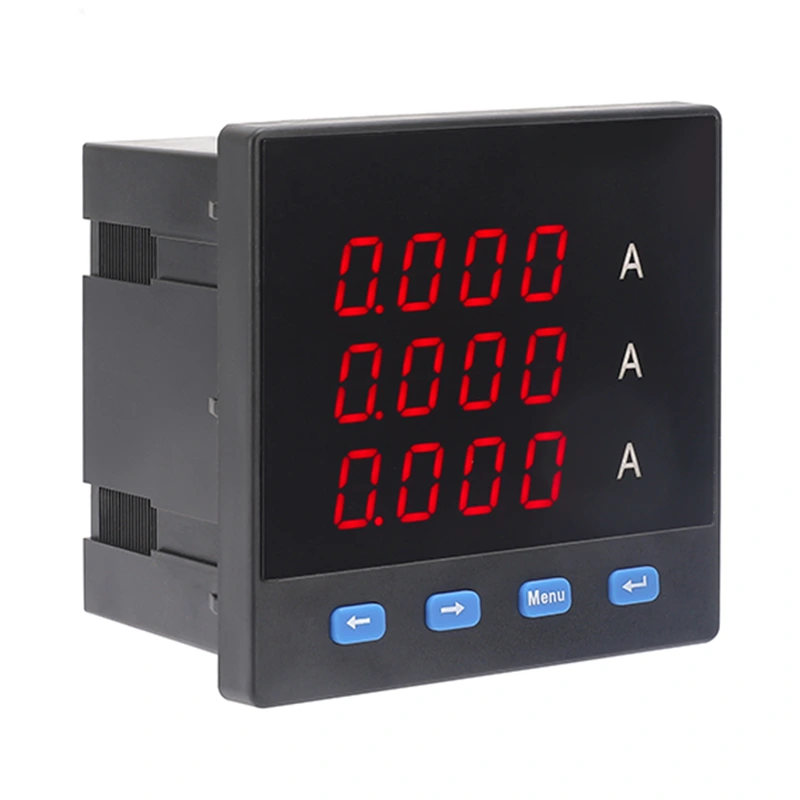

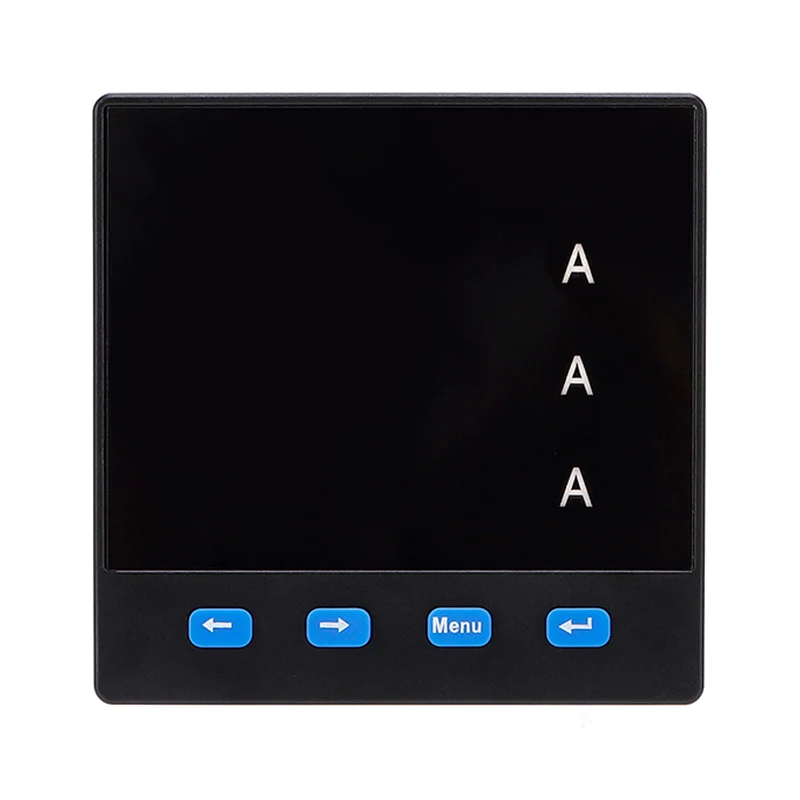

Kolmivaiheinen ampeerimittari

Kolmivaiheiset ampuma-ammetterit ovat välttämättömiä työkaluja sähkövirtojen mittaamiseksi ja tarkkailemiseksi tarkasti kolmivaiheisessa tehojärjestelmässä. Näillä mittareilla on suunniteltu tarjoamaan tarkkoja lukemia nykyisestä virtauksesta jokaisessa vaiheessa, ja niiden mittarit ovat ratkaisevassa roolissa teollisuuden ja kaupallisten sähköjärjestelmien tehokkaan ja turvallisen toiminnan varmistamisessa.

Ääriviivat ja asennusmitat

Taulukon asennuskoot (mm)

Yleiset tekniset tiedot

1. Työvoiman tarjonta: AC220V ± 10% 50/60Hz

2. Virrankulutus: <1,5 W

3. Tarkkuus: RMS -mittaus 0,5% luokka

4. työympäristö: -10 ° C ~ 50 ° C

5. Varastointiympäristö: -20 ° C ~ 75 ° C

6. Eristys:> 5MΩ

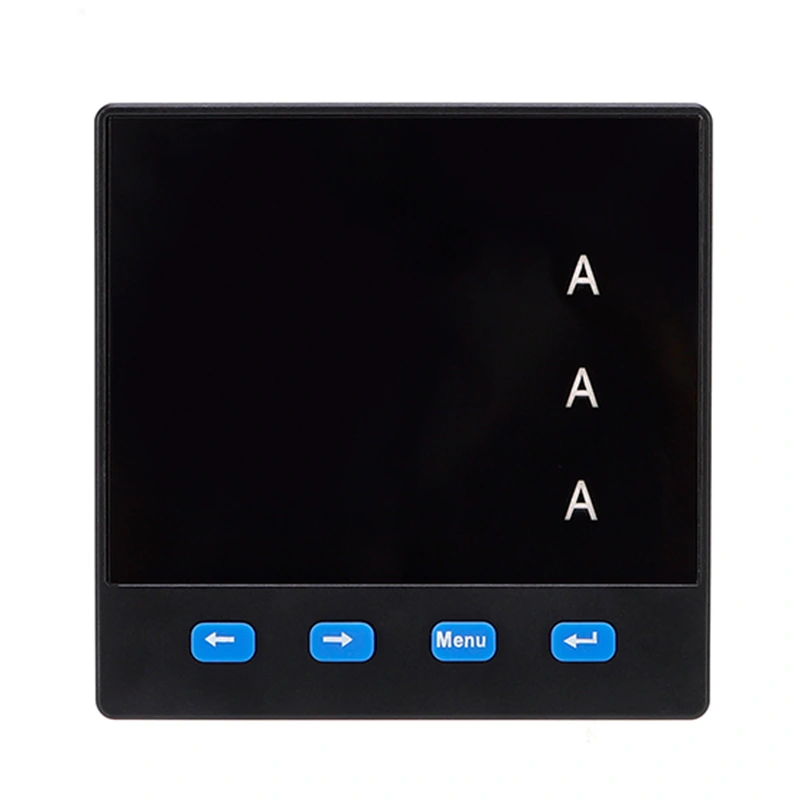

Näyttötuki

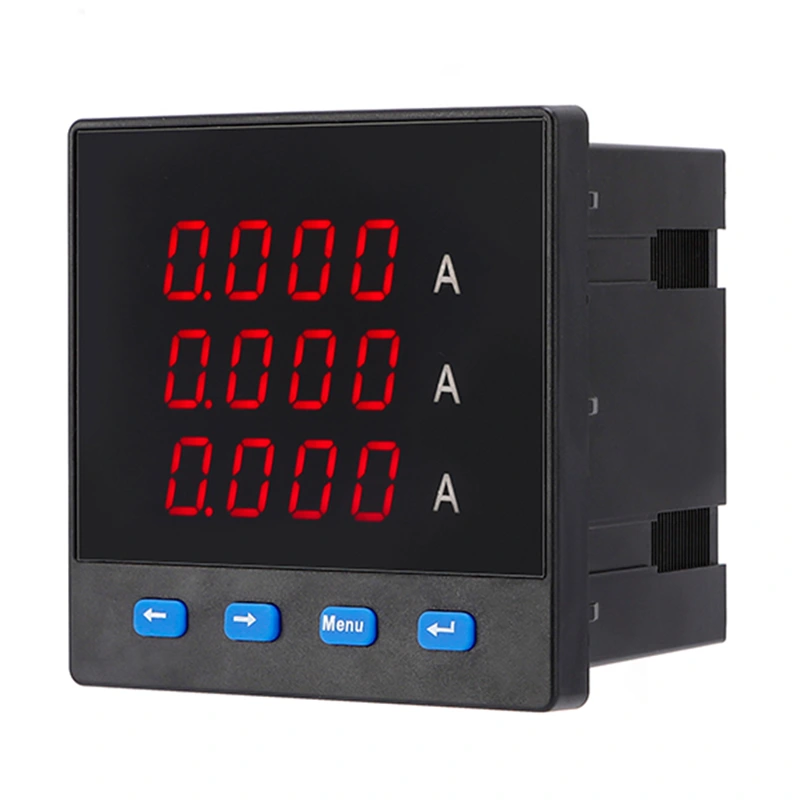

Ampeurimittarin näyttötilan kuvaus

• Kun näyttöarvo <10a, 3 desimaalia näytetään, ts. X.xxx a

• Kun 10A≤Display -arvo <100a, 2 desimaalia näytetään, ts. XX.XX A

• Kun näytetään 100A≤Display -arvo <1000A, näytetään 1 desimaali, ts. Xxx.x a

• Kun 1000A≤played arvo <10000A, ei näytetä desimaalia, ts. XXXX A

• Kun näytetään arvo ≥10000A, KA -merkkivalo syttyy ja näyttö lukee: XX.XX KA

Voltmetrin näyttötilan kuvaus

• Kun näyttöarvo <1 kV, 1 desimaali tulee näkyviin, ts. XXX.X V

• Kun 1kv≤Display -arvo <10 kV, desimaalia ei näytetä, ts.: Xxxx V

• Kun 10 kv≤Display -arvo <100 kV, KA -merkkivalo syttyy ja näyttö lukee: xx.xx kv

• Kun 100 kV≤plated -arvo <1000 kV, KA -merkkivalo syttyy ja näyttö lukee: xxx.x kv

• Kun näytetään arvon 1000 kV, KA -merkkivalo syttyy ja näyttö lukee: XXXX KV

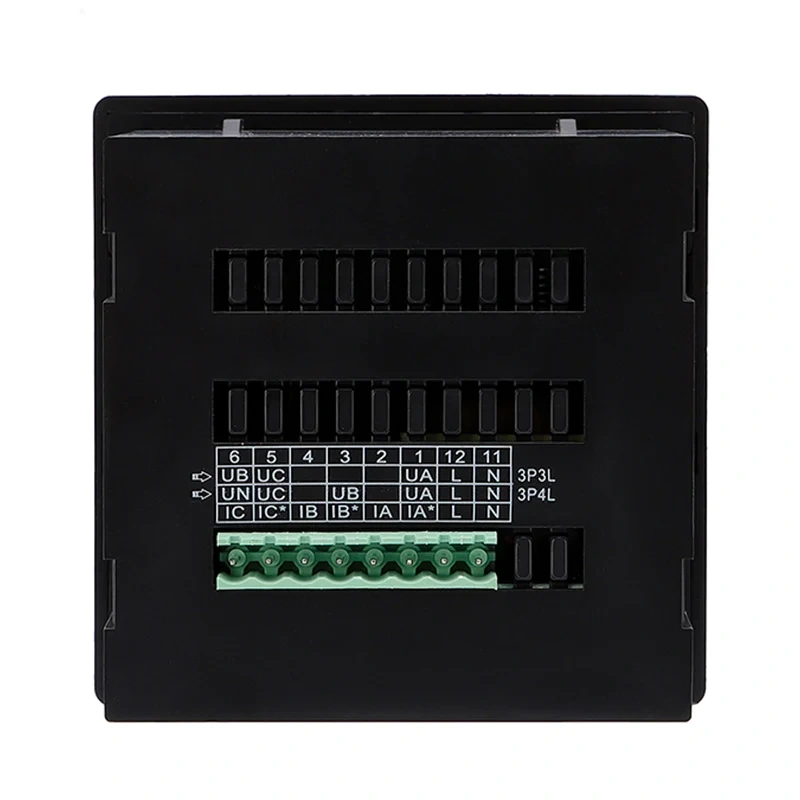

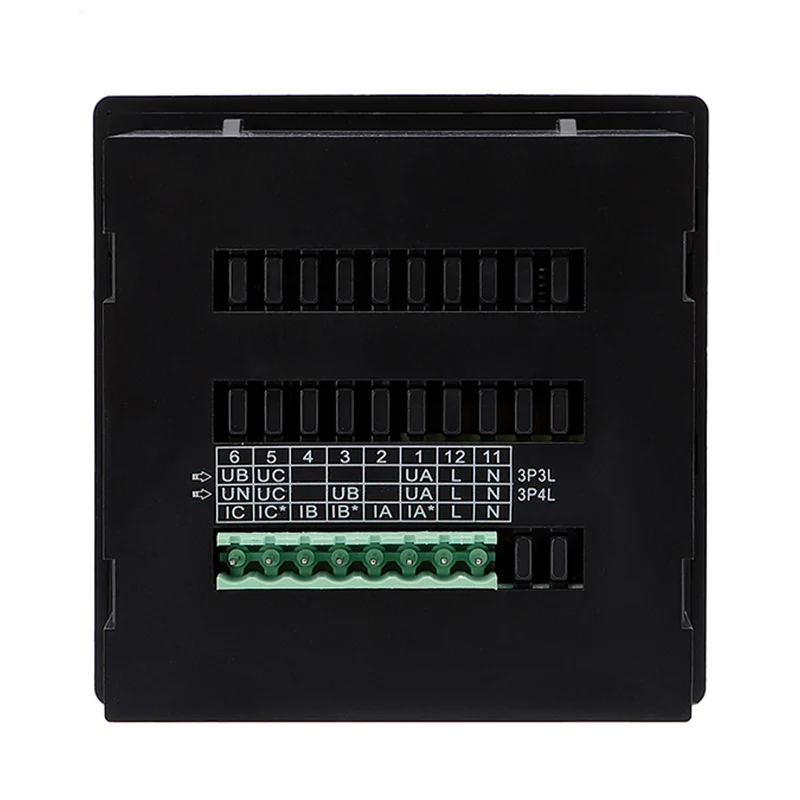

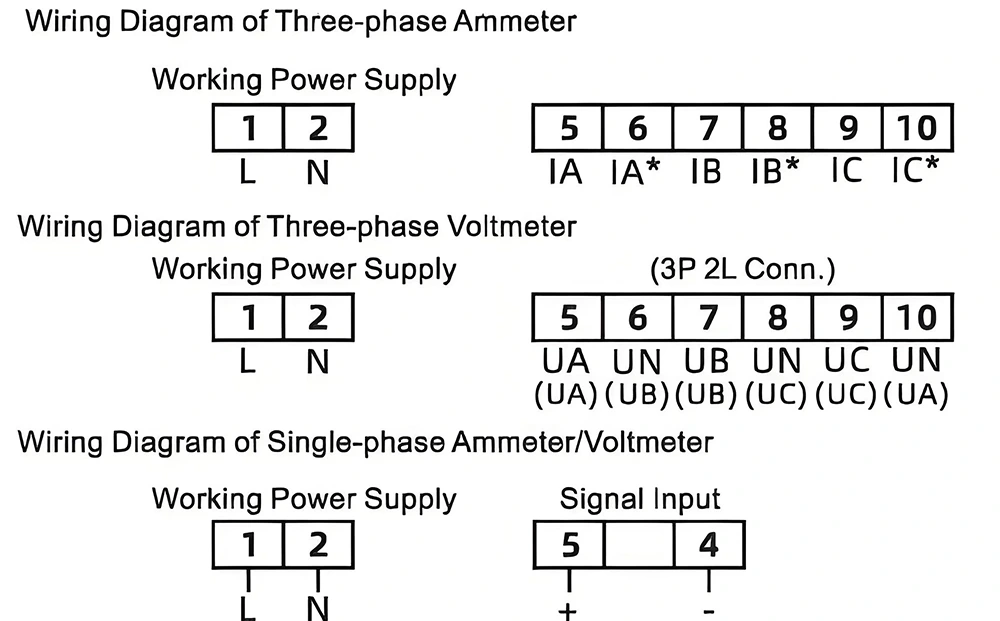

Kytkentäkaaviot
