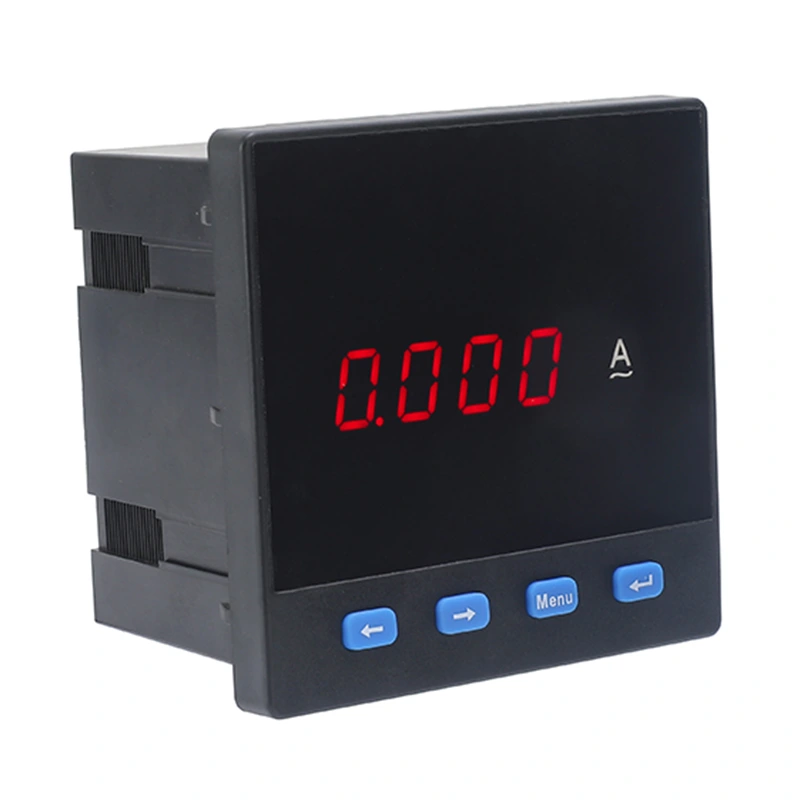

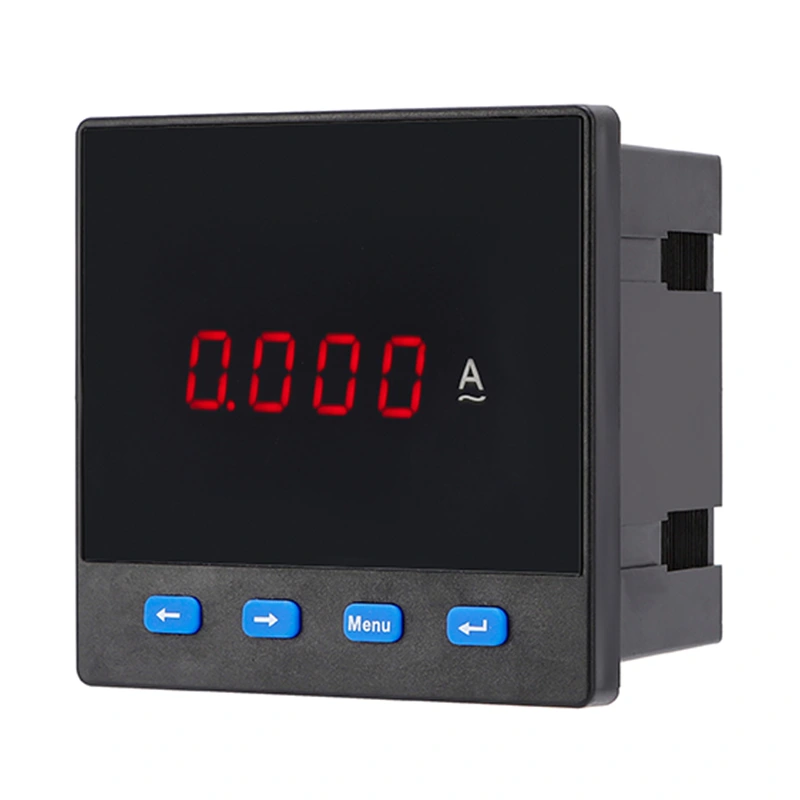

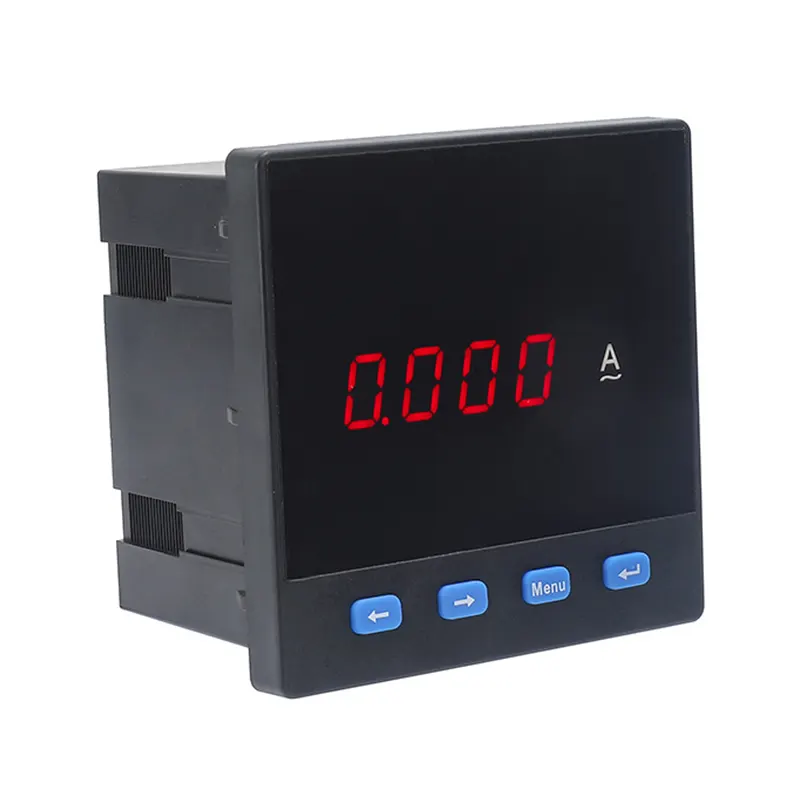

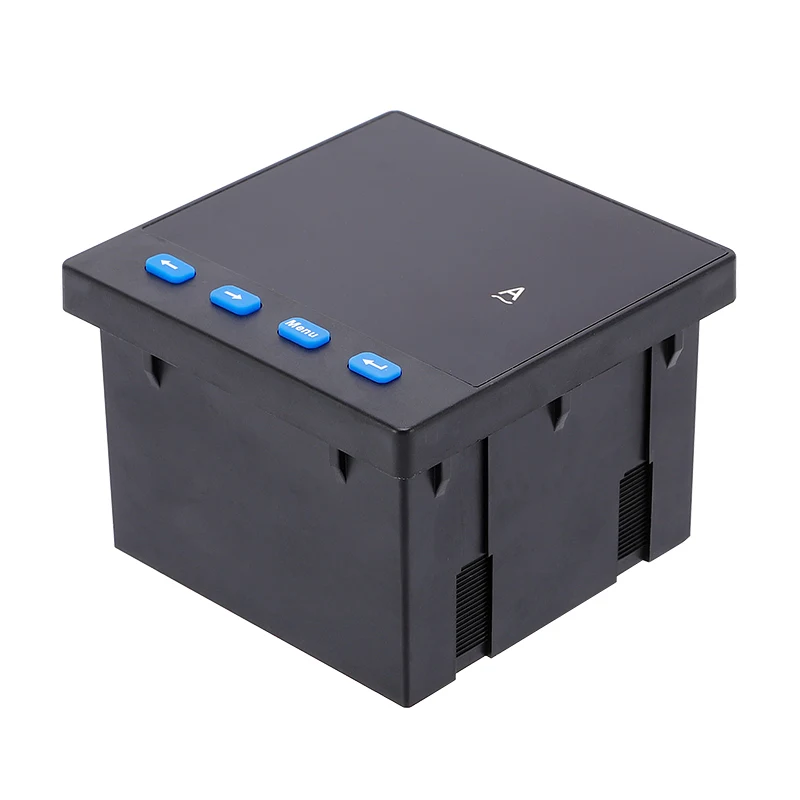

Yksivaiheinen ampeerimittari

Yksivaiheinen ampeerimittari on tarkkuuslaite, joka on suunniteltu mittaamaan sähkövirta yksivaiheisessa piirissä. Sitä käytetään laajasti erilaisissa teollisissa ja kaupallisissa sovelluksissa sähkön virtauksen seuraamiseksi ja hallitsemiseksi. Yhden vaiheen ampeerimittari tarjoaa kompaktilla suunnittelullaan ja suurella tarkkuudella luotettavia ja reaaliaikaisia ​​mittauksia tehokkaan virranhallinnan saavuttamiseksi.

Ääriviivat ja asennusmitat

Taulukon asennuskoot (mm)

Yleiset tekniset tiedot

1. Työvoiman tarjonta: AC220V ± 10% 50/60Hz

2. Virrankulutus: <1,5 W

3. Tarkkuus: RMS -mittaus 0,5% luokka

4. työympäristö: -10 ° C ~ 50 ° C

5. Varastointiympäristö: -20 ° C ~ 75 ° C

6. Eristys:> 5MΩ

Näyttötuki

Ampeurimittarin näyttötilan kuvaus

Kun näyttöarvo <10a, 3 desimaalia näkyy, ts. X.xxx a

Kun 10A≤Display -arvo <100a, 2 desimaalia näytetään, ts. XX.XX A

Kun 100A≤Display -arvo <1000A, 1 desimaali näytetään, ts. Xxx.x a

Kun 1000A≤Display -arvo <10000A, desimaalia ei näytetä, ts. XXXX A

Kun näytön arvo ≥10000A, KA -merkkivalo syttyy ja näyttö lukee: xx.xx ka

Voltmetrin näyttötilan kuvaus

 Kun näyttöarvo <1kV, 1 desimaali tulee näkyviin, ts. XXX.X V

Kun 1kv≤Display -arvo <10 kV, desimaalia ei näytetä, ts. XXXX V

Kun 10kv≤Display -arvo <100 kV, KA -merkkivalo syttyy ja näyttö lukee: xx.xx kv

Kun 100 kV≤Display -arvo <1000 kV, KA -merkkivalo syttyy ja näyttö lukee: xxx.x kv

Kun näytön arvo ≥1000 kV, KA -merkkivalo syttyy ja näyttö lukee: XXXX KV

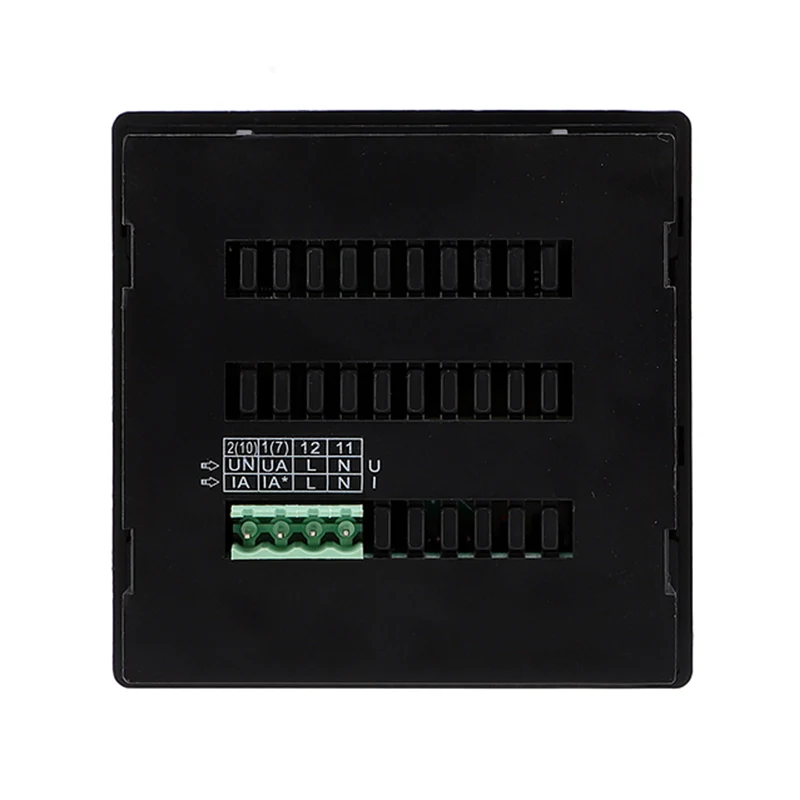

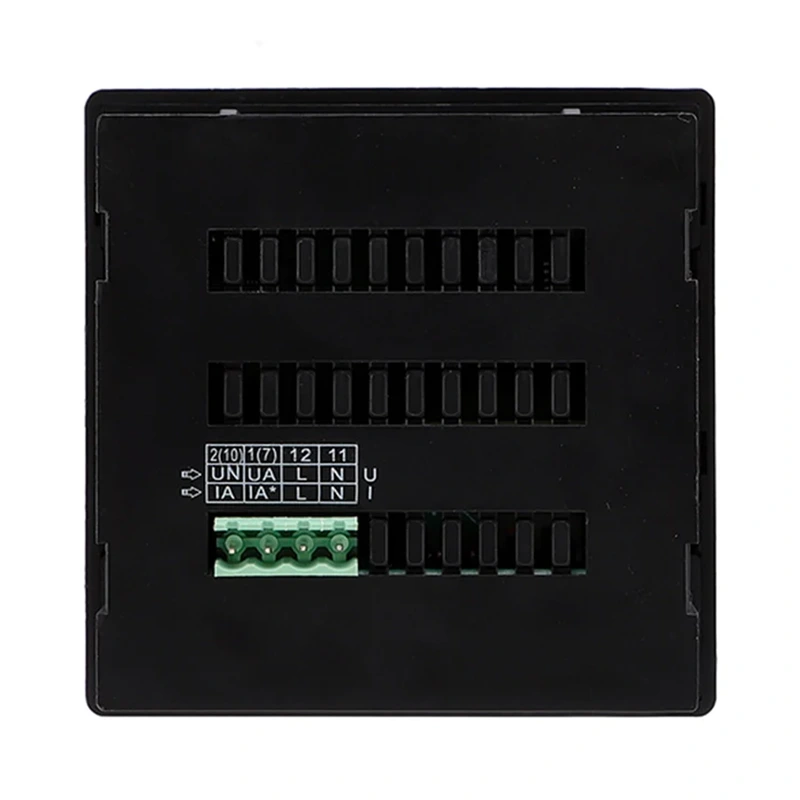

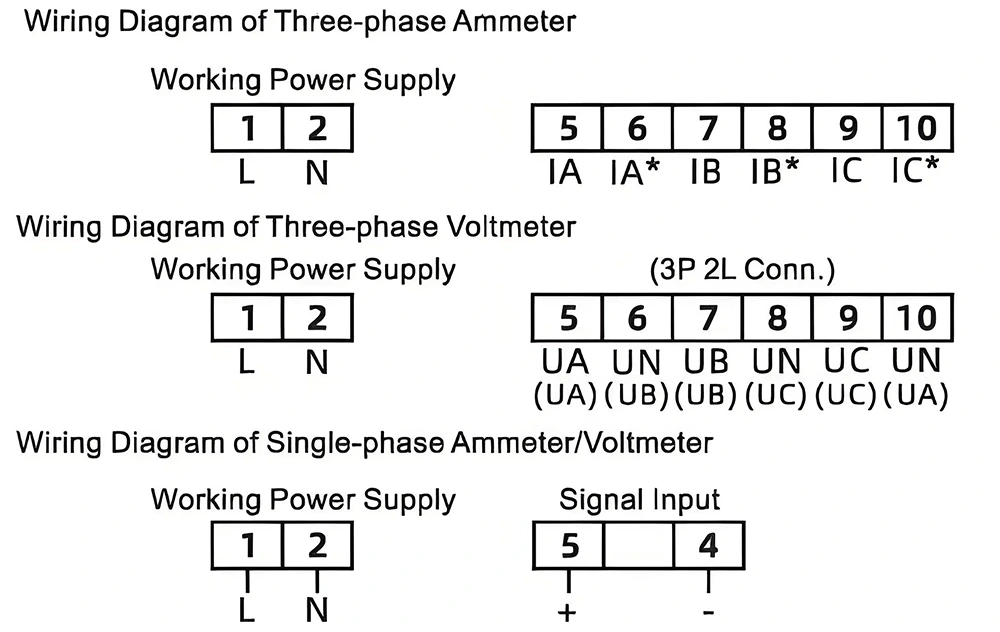

Kytkentäkaaviot
