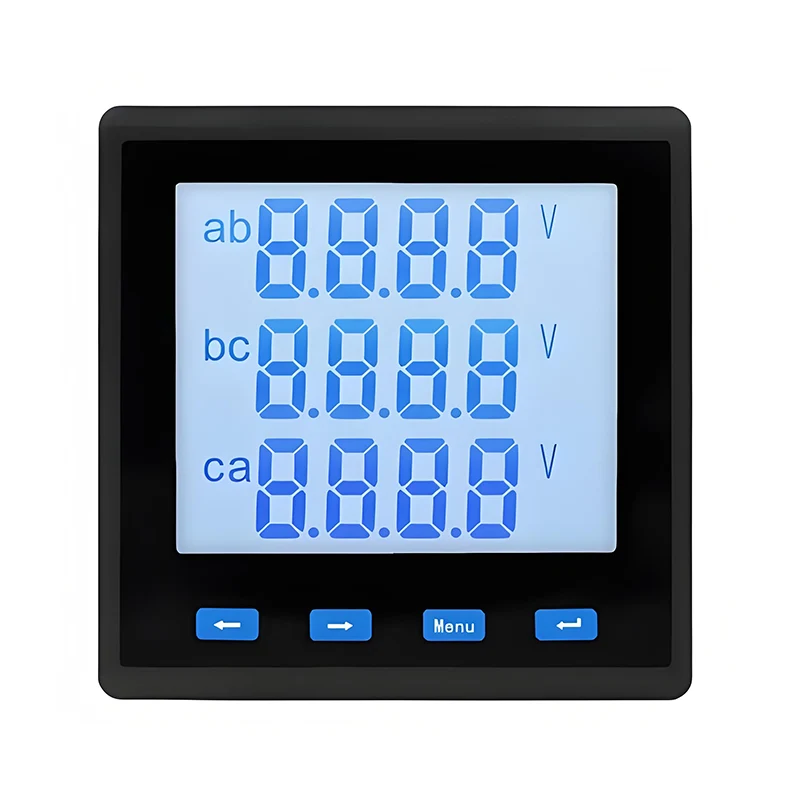

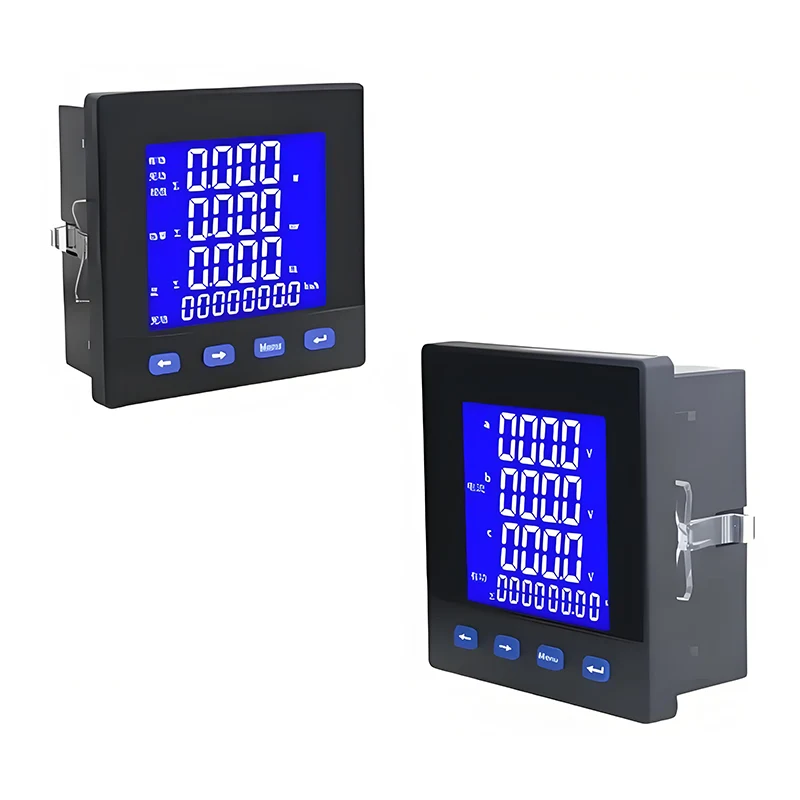

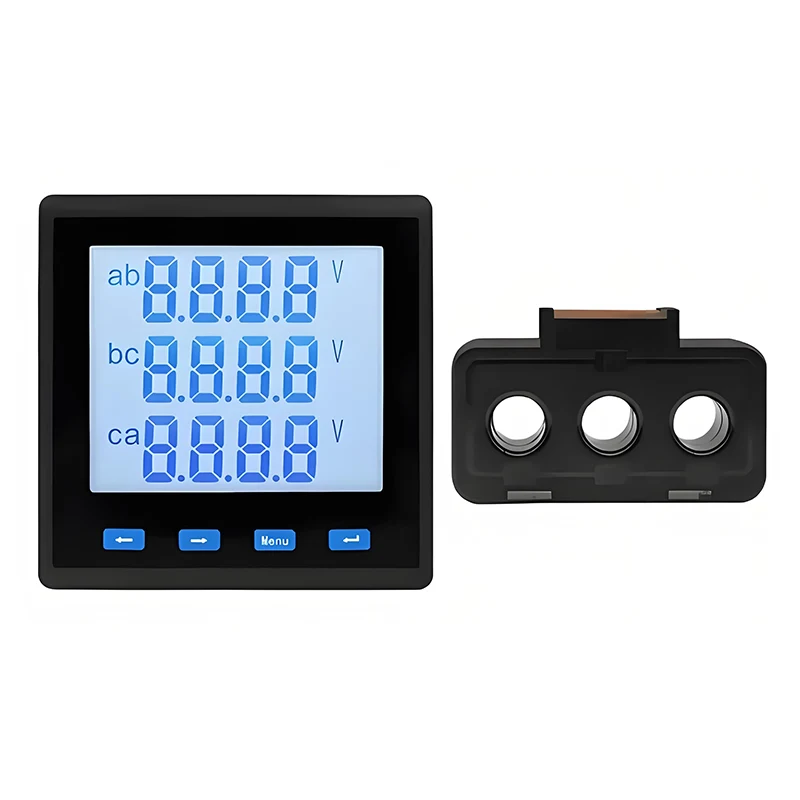

Monitoiminen voimamittari on eräänlainen ohjelmoitava mittaus, näyttö, digitaalinen viestintä.
Multifunktionaaliset tehomittarit, joilla on toiminnot, kuten viestintä ja tehon pulssinsiirto ja lähtö, voivat suorittaa tehon mittauksen, tehon mittauksen, tiedonäytön, keräyksen ja siirron, ja niitä voidaan käyttää laajasti sähköaseman automaatiossa, tehonjaon automaatio älykkäissä rakennuksissa sekä sisäisen tehon mittauksessa, hallinnassa ja yritysten hallinnassa. Arviointi. Mittaustarkkuus on 0,5, LED-kentän näytön ja RS-485-digitaalisen viestinnän rajapinnan toteuttaminen Modbus-RTU-viestintäprotokollaa käyttämällä.
|

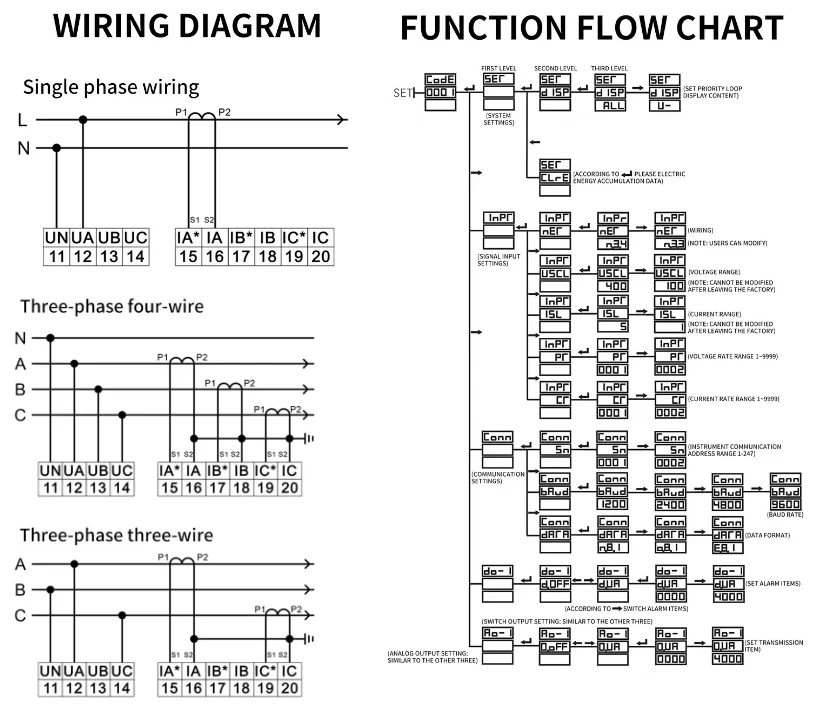

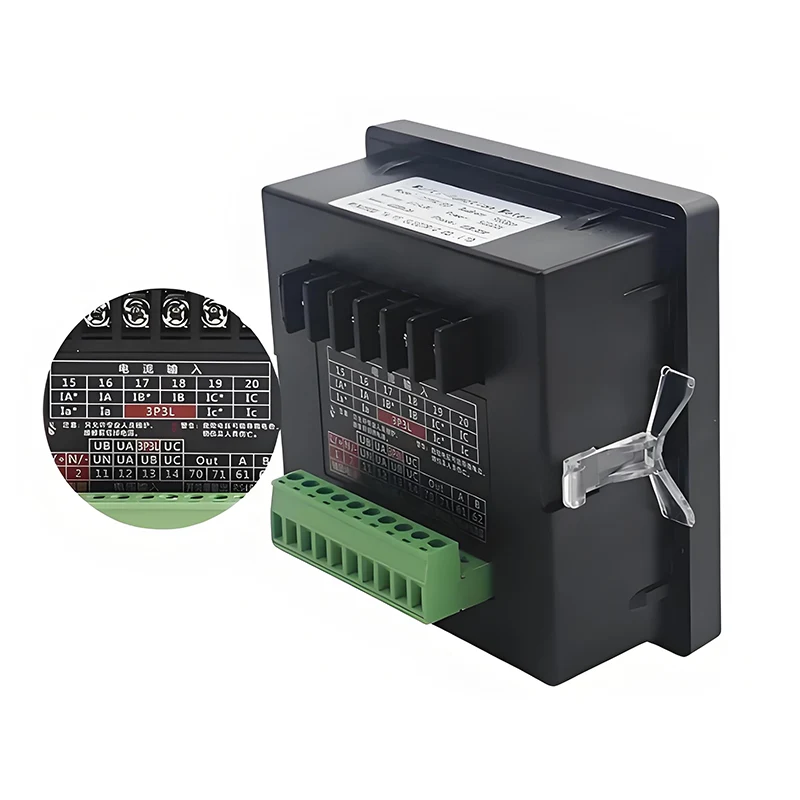

Johdotus |

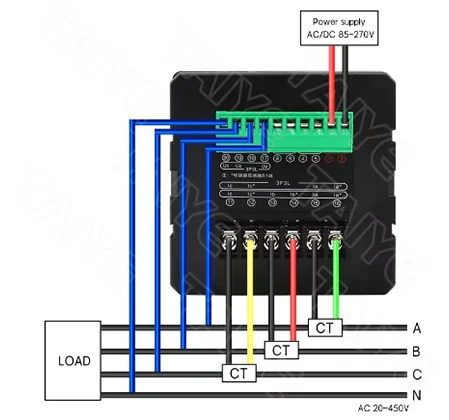

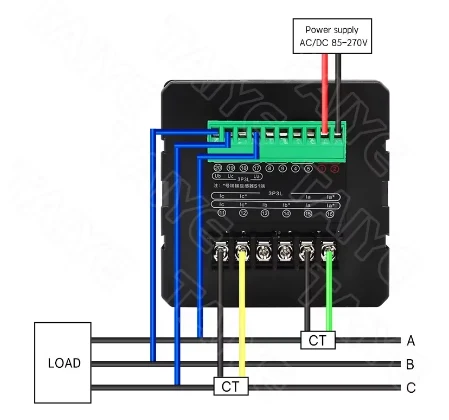

Kolmivaiheinen nelikirjas Y34/kolmivaiheinen kolmijohto V33 |
|
Etäisyys |
400 V/100 V |
|
Ylikuormitus: |
Jatkuva: 1,2 kertaa, hetkellinen: 2 kertaa |
|
Virrankulutus: |
<1Va |
|
Alue: |
5a/1a |
|
Ylikuormitus: |
Jatkuva: 1,2 kertaa, hetkellinen: 2 kertaa |
|
Virrankulutus: |
<1Va |
|
Taajuus: |
40 ~ 65Hz |
|
Virtalähde: |
AC220V tai AC/DC80-270V |
|
Sähköenergiapulssi: |
Passiivinen OptoCopperer Collector -lähtö, kiinteä pulssin leveys 80 ms ± 20% |
|
Viestintä: |
RS485 -viestintärajapinta, fyysinen osasto. Noudata kansainvälistä Standard Modbus-RTU -protokollaa. Viestinnän nopeus on 1200 ~ 9600. Voimassaolomenetelmä N81, E81, O81 |
|
Analoginen lähtö: |
0/4 ~ 20 mA tai 0 ~ 5/30 VDC -lähetyslähtö, ohjelmoitavat asetusten lähetyskohteet ja vastaavat arvot |
|
Rele lähtö: |
Ohjelmoitava kaukosäädin/hälytysrele. Kapasiteetti 5A/250vac, 5A/250 VDC. Ohjelmoitava hälytysteho, kytkimen syöttö, analoginen tulo- tai kaukosäädintila |
|
Telemetriakytkin: |
Telemetriakytkimen syöttömittaus, passiivinen kuiva kosketustulo, ohjelmoitava liittyvä hälytyslähtö |
|
Mittaustaso: |
Teho (0,5), taajuus (± 0,1Hz), aktiivinen energia (0,5 s), reaktiivinen energia (1), analoginen tulo (0,5) |
|

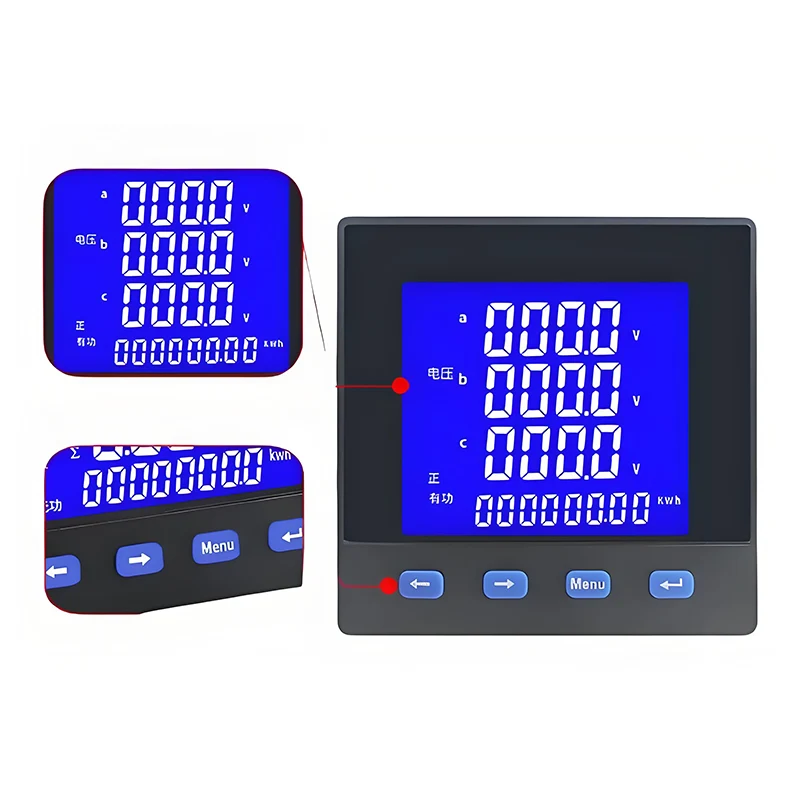

Näyttötila: |
LCD |
|
Työlämpötila: |
-10 ~ 50ºC |

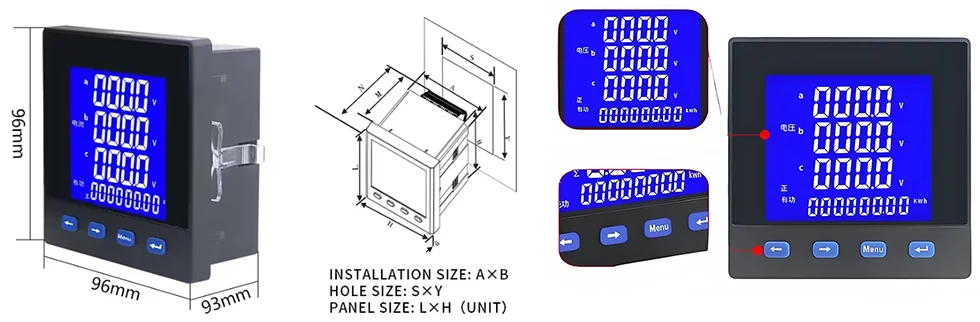

| MITAT (Lxh) Yksikkö (mm) |
Näytön sopivuuskoko (AXB) Yksikkö (mm) |
Reiän koko (SXY) Yksikkö (mm) |
KOKONAIS PITUUS (N) (mm) |
Syvyys (M) (mm) |
| 96x96 | 91x91 | 92x92 | 93 | 78 |
