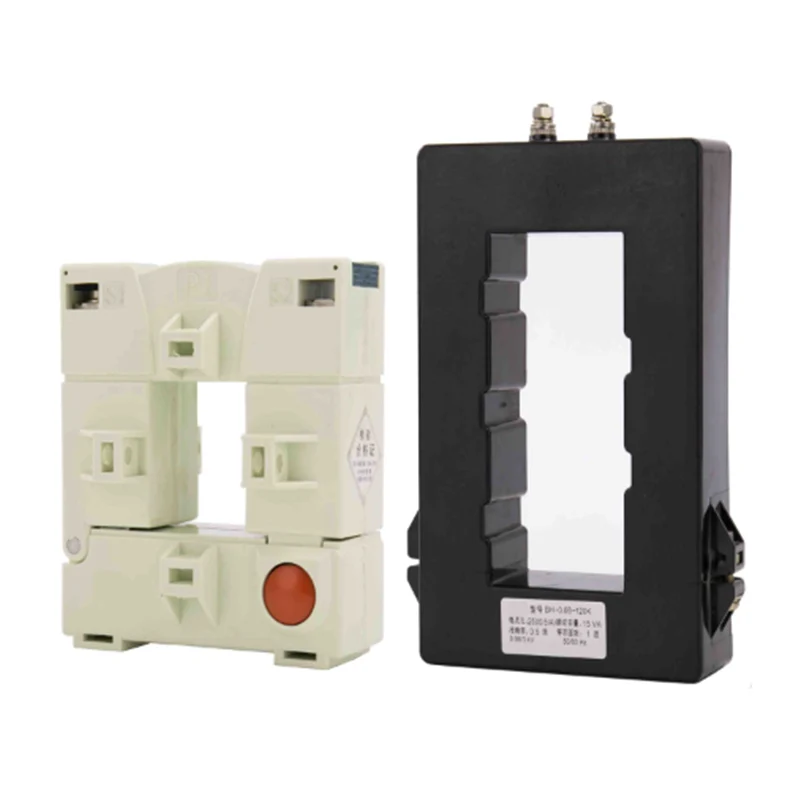

BH-0.66 -sarjan K-virran muuntajat

BH-0.66 -sarjan K-virran muuntajat ovat CT: n jaetun ytimen tyyppi. Käytetään pääasiassa kaapeli- tai väyläpalkkien sovelluksiin sekä nykyiseen mittaukseen ja seurantaan. Jaettu ydinsuunnittelu mahdollistaa sen avaamisen, asennuksen ja suljettuna irrottamatta sitä piirin, johon se on kiinnitetty. HUOMAUTUS: Muista, että avoimen piirin toissijainen käämi on ehdottomasti kielletty CT-asennuksen aikana CT: n vaurioiden sekä henkilökohtaisten vammojen ja onnettomuuksien välttämiseksi.

Lähetä kysely

Tuotteen Kuvaus

BH-0.66 -sarjan K Virtamuuntajat Open tyyppinen virran muuntaja, ja sitä käytetään pääasiassa kaapeli- tai väyläpalkkien läpi, käytetään virran mittauksena ja seurannassa ja koottu virtalähteen tilanteeseen.

HUOMAUTUS: Virtamuuntajan kokoonpano, se kieltää kaksi auki, jotta vältetään nykyisen muuntajan vaurioituminen ja vältetään laitteet tai henkilövahinko -onnettomuus.

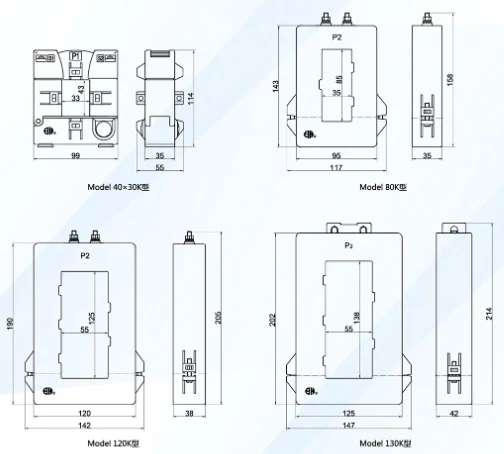

Tekniset tiedot ja mitat

Malli	Ääriviivat (mm)						Ikkunan ulottuvuus (mm)
Malli	A	W	B	H	D	L	a	e
40x30k		99		114	35	55	33	43
80k	117	95	143	158	35	35	35	85
120k	142	120	190	205	38		55	125
130k	147	125	202	214	42		55	138

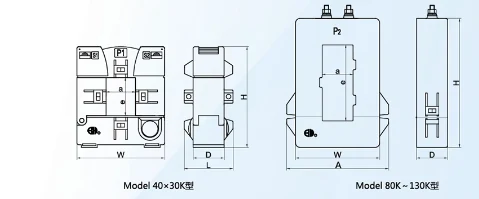

Kaavio

Tekniset parametrit

Malli		40x30k	80k	120k	130k
Tarkkuusluokka		0,5 1	0,5 1 2	0,5 1	0,5 1
Ensisijainen virta/toissijainen Virta (a)		(VA) arvioitu taakka (VA)
200	5 (1)	25	25
250		25	25
300		25	25
400		2,5 5	25
500		2,5 5	2,5 5
600		2,5 5	2,5 5
750		5 10	2,5 5	5 10	5 10
800		5 10	5 5	5 10	5 10
1000		5 10	5 10	10 15	10 15
1200			5 10	10 15	10 15
1500			10 15	10 15	10 15
2000			15	15 20	15 20
2500				15 20	15 20
3000				15 20	15 20
4000				20 30	20 30
5000				20 30	20 30

Aukkovalinta

Kohta (m㎡) Lukumäärä ydinjohdot		16	25	35	50	70	95	120	150	185	240
1core	VV	10.7	125	14.0	153	17.1	19.4	21.1	25.0	25.4	28.3
1core	YJV	97	11.4	125	141	16.2	18.3	20.2	223	24.8	27.9
2CORES	VV	18.5	220	191	219	24.5	28.1	30.5	33.9	37.3
2CORES	YJV	17.9	21.3	23.6	26.7	310	35.1	39.0	433	48.2	54.3
3CORES	VV	19.6	233	222	25.6	28.9	33.9	36.1	41.6		50.7
3CORES	YJV	18.9	226	25.1	28.5	33.2	37.6	41.8	46.4	517	58.3
4Cores (3+1)	VV	21.5	25.6	25.6	30.0	33.6	38.6	42.4	48.5	428	55.4
4Cores (3+1)	YJV	20.6	24.8	27.6	316	36.8	41.8	46.5	516	57.6	64.8
4Cores	VV	21.0	24.6	24.9	281	32.6	37.9	40.4	44.6	49.3	55.6
4Cores	YJV	22.4	272	30.5	35.0	40.8	46.4	51.7	57.4	64.1	723
